薄膜低溫調節閥（氣動）

技術參數

產品型號：ZAMDW(P/M)
公稱通徑：DN20~200mm
壓力範圍：PN1.6~6.4MPa
使用溫度：低溫型-40～-196℃、超低溫型-196～-254℃
製造標準：JB/T7248-1994
技術標準：GBT 24925-2016
法蘭標準：GB/T12234-2007
結構長度：GB/T12221-2005
閥門材質：不鏽鋼、CF3M、CF8M
閥體形式：直通單座球形閥

產品詳情

產品概述

       氣動薄膜低溫調節閥是由多彈簧氣動執行機構和單座調節閥閥體以及加長杆三部分組成。閥體、配件、加長杆全部采用特殊低溫處理，主要用於（零下-40℃~-196℃~-254℃）低溫介質，例如LO2、LN2、LAr、LNG、LPG、LC2H4液氧、液氮、液化天然氣、液態二氧化碳、液態丙烷、液態甲烷等的工業儲罐或者管道上，由閥門定位器給出信號輸入（4~20mA）到氣動薄膜執行機構的氣室，產生推力，通過連接杆件帶動閥芯，使閥芯位置和流通截麵積變化，實現對介質流量的操控和調節。

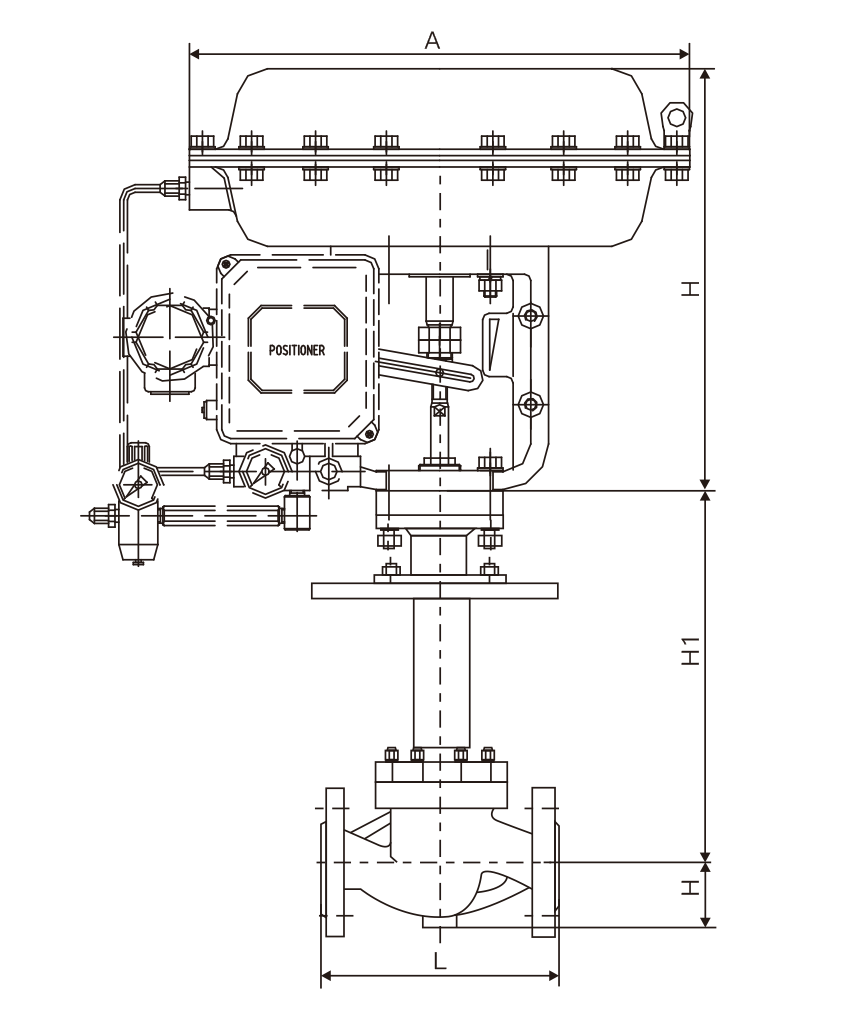

主要連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 根據實際現場較低溫度來設計氣動低溫調節閥加長杆尺寸
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
D 220 220 220 220 220 270 270 270 320 320 320
