產品型號：Q941F
公稱通徑：DN15-300mm
公稱壓力：PN1.6-6.4MPa
適用溫度：-28℃- 300℃
閥體材質：不鏽鋼CF8
適用介質：蒸汽、水，硝酸類，醋酸類
產品結構特征
係列浮動式球閥主要適用於天然氣、油品、化工、冶金、城建、環保、製藥、食品等行業，其中抗硫係列產品適用於含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
其主要結構特點有
1.浮動式球閥采用雙斜麵彈性密封圈或V型槽彈性密封圈結構設計，保證密封的可靠性，對於低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。
2.自動泄壓結構;當中腔壓力出現異常升高現象時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥體的安全。
3.閥杆的可靠密封；閥杆采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力的增高而增大，故能確保閥杆的可靠密封，而且，當閥腔異常升壓時，閥杆不會噴出。
4.防火結構;根據工況及用戶的需要，球閥可設計為防火結構。球閥的耐火設計執行API 607、API 6FA及JB/T 6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災的進一步擴大。
5.防靜電結構；當操作閥門時，由於球體和閥座之間的摩擦，會產生靜電電荷並積聚在球體上，為防止產生靜電火花，特在閥門上設置院靜電裝置，將積聚在球體上的電荷導出。
6.鎖定裝置;在手動球閥的全開、全閉兩點位置上設計可上鎖的結構，這樣，可防止誤操作以及不可預知的線路振動而產生的不應有的開關現象，特別是在可燃性介質的石油類和化學藥品的生產線，以及閥門在室外配管時，這種設計體現出的優點和實際效果特別好。
7.全通徑結構及縮徑結構；為滿足用戶的不同需要，本公司球閥產品有全通徑及縮徑兩種係列。全通徑球閥的通道內徑與管道內徑一致，便於管理清掃，而縮徑係列球閥的重量相對較輕，但流體阻力僅為相同口徑截止閥的1/7左右，故縮徑係列球閥的應用前景較為廣闊。

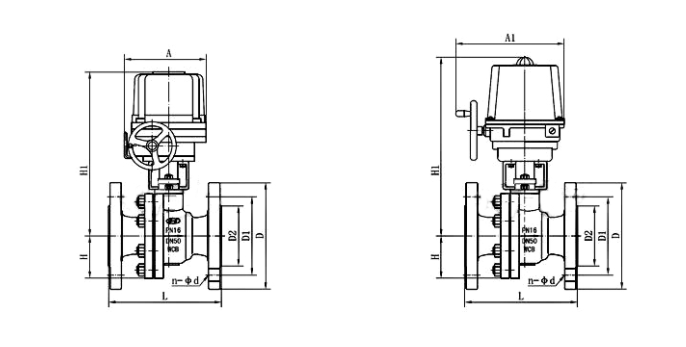

主要外形尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根據所配執行機構型號而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||||||
