產品型號：ZZYP-16K
公稱通徑：DN20~200mm
壓力範圍：PN1.0~6.4MPa
使用介質：蒸汽、無腐蝕性液體、氣體
製造標準：GB/T4213-1992
法蘭標準：GB/T9113-2000
結構長度：GB/T12221-1989
閥門材質：WCB、CF8
泄露等級：ANSI B16.104-1976（IV級）
產品概述
自力式閥前壓力調節閥是由閥體和平衡彈簧等部件組成，無需外加能源，利用被調介質自身壓力為動力源引入執行機構推動彈簧控製閥芯位置，改變兩端的壓差和流量，使閥前壓力穩定，具有動作靈敏，密封性好，壓力設定點波動小。廣泛應用於氣體、液體及蒸汽介質減壓、穩壓的自動控製。
產品型號
| 類別 | 型號 |
| 單座壓開型 | ZZYP-16～64K |
| 雙座壓開型 | ZZYN-16～64K |
| 套筒壓開型 | ZZYM-16～64K |
壓開型：用於閥前壓力調節，當閥後壓力升高，閥門打開，以達到泄壓，穩壓的目的。
主要技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 閥座直徑DN（mm） | 10 | 12 | 15 | 20 | ||||||||||
| 額定流量係數Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||||
| 公稱壓力（MPa） | 1.6 4.0 6.4 | |||||||||||||
| 固有流量特性 | 快開 | |||||||||||||
| 保證調壓閥正常工作壓差P（MPa） | 0.05 | |||||||||||||
| 壓力分段範圍（KPa） |
15～50 40～80 60～100 80～140 120～80 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000 |
|||||||||||||
| 工作溫度℃ | 液體≤140;氣體≤80；配冷凝器和散熱片≤350 | |||||||||||||
| 適合介質 | 氣體、蒸汽、低粘度液體 | |||||||||||||
| 法蘭尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） |
|||||||||||||
| 結構長度 | 按GB12221-89標準 | |||||||||||||
| 執行機構信號接口 | 內螺紋M16×1.5 | |||||||||||||
注：壓力分段範圍可根據用戶要求進行設計。
主要性能指標
| 控製精度％ | ±8 | |||||||||||
|
允許泄 漏量 |
硬密封（L/H） | 單座（Ⅳ級）：≤10-4閥額定容量 | ||||||||||
| 軟密封（ml/min） | DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||

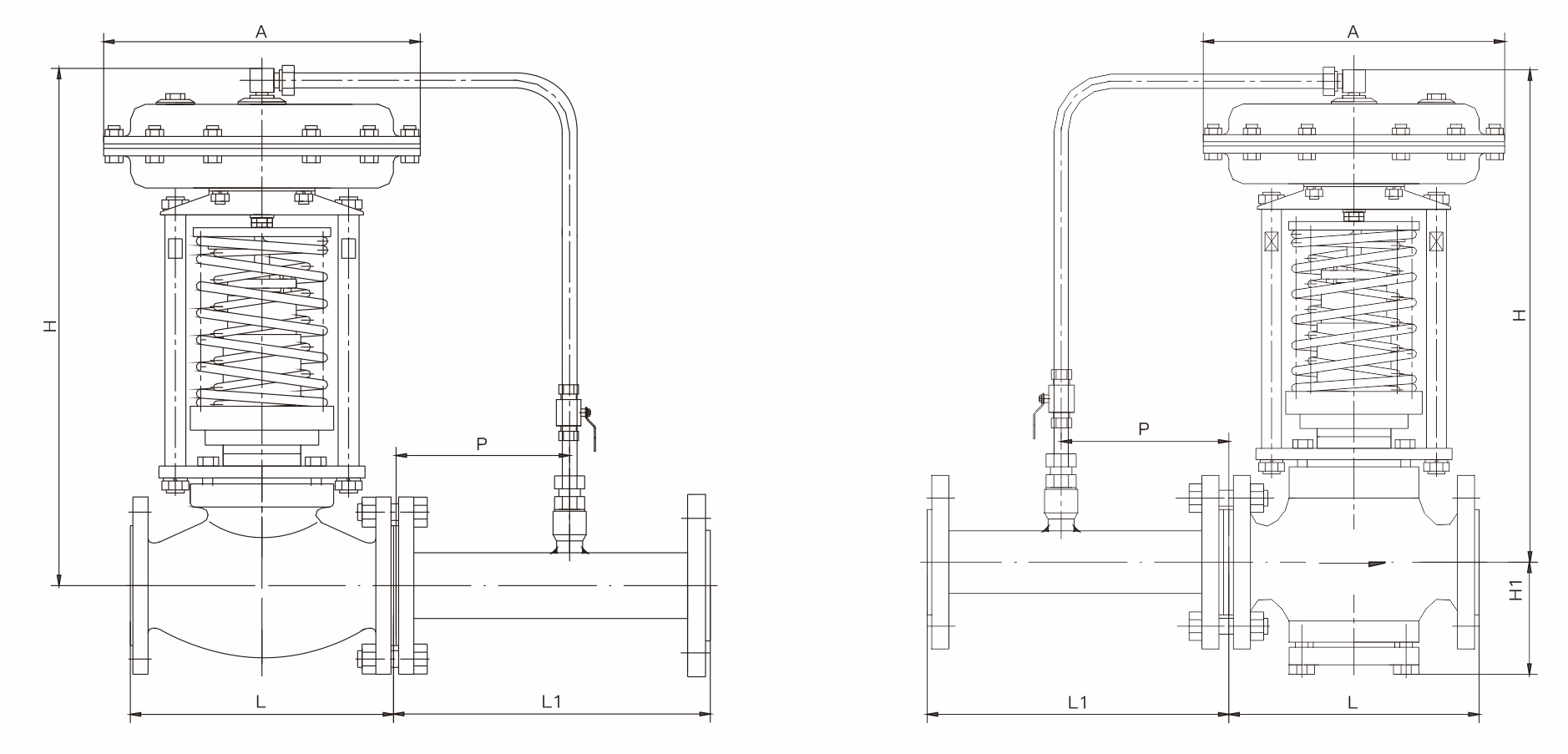

壓閉型(B型)
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/40 |
150 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
740 |
|
PN64 100 |
206 |
206 |
210 |
230 |
251 |
286 |
311 |
337 |
394 |
450 |
508 |
650 |
690 |
770 |
|
|
H |
495 |
495 |
502 |
514 |
517 |
522 |
600 |
605 |
653 |
708 |
770 |
785 |
877 |
990 |
|
|
A |
Φ132、Φ196、Φ232、Φ282、Φ308 |
||||||||||||||
|
L1 |
233 |
233 |
233 |
332 |
332 |
373 |
572 |
552 |
673 |
980 |
900 |
1200 |
1270 |
1600 |
|
|
P≥ |
45 |
45 |
70 |
102 |
140 |
185 |
245 |
325 |
425 |
550 |
660 |
900 |
1135 |
1350 |
|
|
重量(Kg) |
26 |
26 |
26 |
36 |
37 |
42 |
73 |
90 |
115 |
130 |
145 |
180 |
200 |
250 |
|
壓開型(K型)
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/40 |
150 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
740 |
|
PN64 100 |
206 |
206 |
210 |
230 |
251 |
286 |
311 |
337 |
394 |
450 |
508 |
650 |
690 |
770 |
|
|
H |
495 |
495 |
502 |
514 |
517 |
522 |
600 |
605 |
653 |
708 |
770 |
785 |
877 |
990 |
|
|
H1 |
83 |
83 |
83 |
93 |
95 |
110 |
128 |
140 |
160 |
215 |
230 |
268 |
385 |
420 |
|
|
A |
Φ132、Φ196、Φ232、Φ282、Φ308 |
||||||||||||||
|
L1 |
233 |
233 |
233 |
332 |
332 |
373 |
572 |
552 |
673 |
980 |
900 |
1200 |
1270 |
1600 |
|
|
P≥ |
45 |
45 |
70 |
102 |
140 |
185 |
245 |
325 |
425 |
550 |
660 |
900 |
1135 |
1350 |
|
|
重量(Kg) |
26 |
26 |
26 |
37 |
39 |
45 |
76 |
98 |
120 |
143 |
151 |
189 |
212 |
273 |
|
