產品型號：V231
公稱通徑：DN20~250mm
公稱壓力：PN1.6、2.5、4.0 MPa
適用溫度：液體≤ 140℃、氣體≤ 80℃
主要材質：鑄鐵、鑄鋼、鑄不鏽鋼
法蘭標準：DIA （亦可按用戶要求提供法蘭標準）
產品概述
直接作用型自力式壓力調節閥是由閥體、閥座、閥芯部件等零部件組成，是一種無需外來能源而隻依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用於非腐蝕性（溫度≤350℃）的液體、氣體和蒸汽等介質的壓力控製裝置。廣泛適用於石油、化工、冶金、輕工等工業部門及城市供熱、供暖係統。

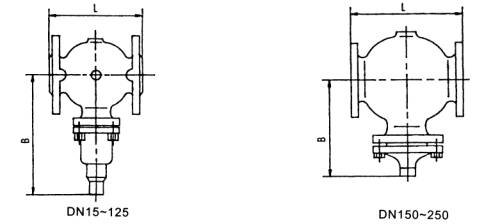

主要尺寸及重量
|
公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
大約重量 kg |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
執行器尺寸及重量
|
有效麵積 cm2 |
32 |
80 |
250 |
630 |
|
D （mm） |
172 |
172 |
263 |
380 |
|
H （mm） |
440 |
435 |
440 |
520 |
|
大約重量 kg |
7.5 |
7.5 |
13 |
28 |
注：直接作用式自力式閥的總高及總重為控製閥與執行器高度及重量之和。
